Ett bjälklag för attefallshus på berg måste först lösa tre saker: bärighet, infästning och nivåskillnader. Ska huset stå på en bergknalle i formatet 4×10 meter behöver underlaget mätas noggrant, och lösningen blir ofta en uppreglad stål- eller träkonstruktion som förankras i berget med genomtänkt höjdsättning och fuktskydd.
4×10 meter
En långsmal byggnad kräver noggrann kontroll av upplag och svikt längs hela spannet.
Berg i dagen
Infästning i berg kräver borrning, förankring och avvägning mot sprickor och lutning.
Bjälklaget måste anpassas efter bergets form och husets last
Ett bjälklag på berg kan inte planeras som om marken vore jämn. För ett attefallshus behöver entreprenören börja med inmätning av höjder, ofta med laser, så att det går att se var högsta punkt ligger och hur mycket som skiljer mellan hörn och mittlinje. På ett underlag som lutar eller har lokala toppar kan huset behöva bäras av punktvisa upplag, stålbalkar eller justerbara pelare som förankras i berget. Träbjälklag fungerar ofta bra, men bara om avstånd mellan bärlinor, dimension på reglar och skivverkan i golvet räknas ihop med snölast, egenlast och nyttig last. För långa spännvidder ger svikt, knarr och sprickor i innerväggar. Därför är det vanligt att dela upp 10-meterslängden i flera upplagspunkter i stället för att försöka bära allt på få stöd.

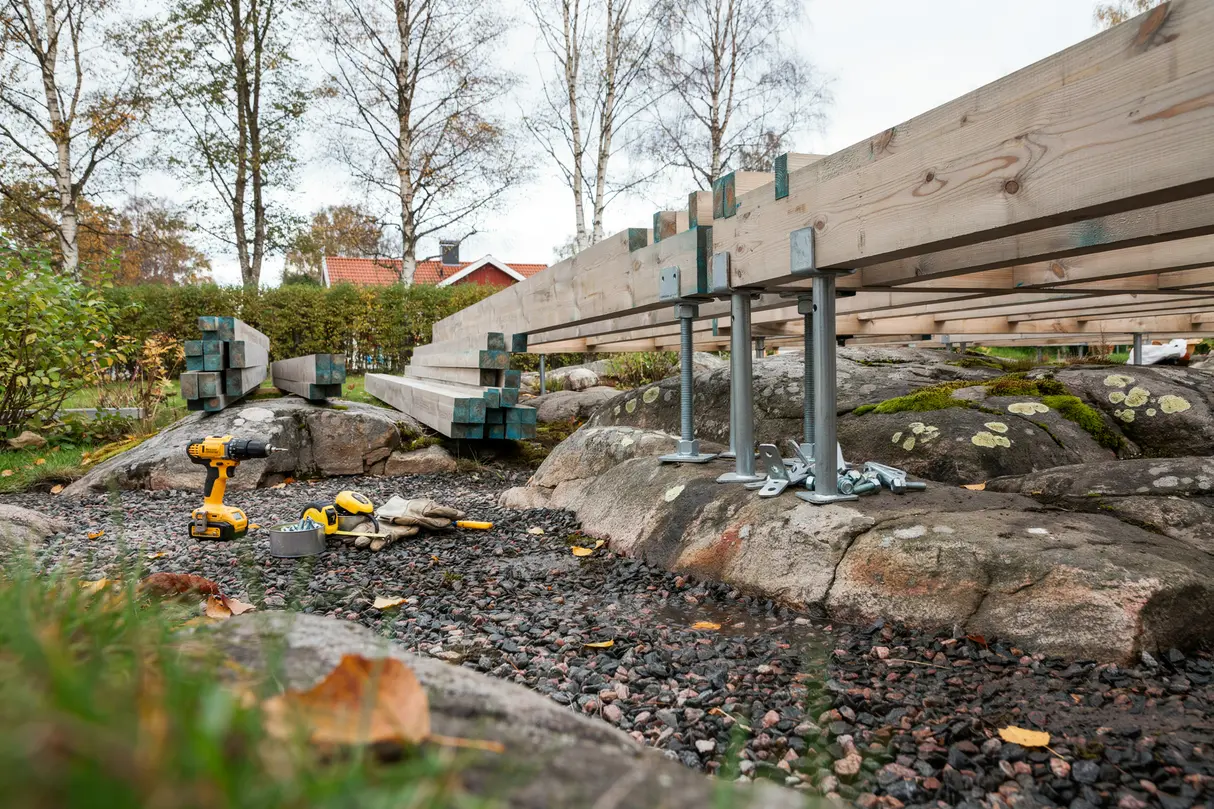

Infästningen i berget avgör om bjälklaget blir stabilt över tid. Berg som ser massivt ut kan ändå ha sprickzoner, vittrad yta eller ojämn lutning. Därför behöver borrhål placeras där berget är friskt, och höjdskillnader tas upp med stolpskor, pelare eller stålplattor som går att justera in innan bjälklaget låses.
Praktisk tumregel
Ju större höjdskillnad mellan upplag, desto viktigare blir det att kontrollera sidostabilitet, kryssavstyvning och att infästningen inte bara tar vertikal last utan också vindlaster.
Fukt, ventilation och köldbryggor måste lösas redan i konstruktionen
Ett upphöjt bjälklag över berg utsätts för luft på undersidan, vilket gör isolering och lufttäthet extra känsliga. Om undersidan kyls kraftigt vintertid och varm inneluft läcker ner i konstruktionen kan kondens uppstå i bjälklaget. Lösningen är normalt ett välisolerat golvbjälklag med obruten luftspärr på den varma sidan och vindtätning mot undersidan. Det behövs också tillräckligt avstånd mellan bjälklag och berg där vatten kan rinna undan. Om trädelar ligger för nära fuktiga partier ökar risken för mögelpåväxt. Boverket ställer i BBR krav på fuktsäkerhet och energihushållning, vilket gör att detaljen mellan golv, kantbalk och yttervägg behöver vara genomarbetad. Ska vatten och avlopp dras fram till attefallshuset måste även genomföringar planeras så att de inte hamnar i vägen för bärlinor eller orsakar otätheter.
Ett bjälklag på berg fungerar bäst när höjdsättning, infästning, isolering och vattenavrinning löses som en helhet innan första hålet borras.
-
1
Mät berget och lås färdig golvhöjd
Börja med att mäta in hela ytan, gärna i ett rutnät över 4×10 meter. Då syns var upplagen kan stå och hur hög färdig golvhöjd måste bli för att ge plats åt isolering, ventilation och eventuella ledningar.
-
2
Välj bärsystem efter spann och nivåskillnad
På låga nivåskillnader kan träbärlinor på punktupplag räcka. Är berget ojämnt eller kräver längre fria spann används ofta stålbalk som primär bärning och träbjälklag ovanpå, eftersom stål kan ta hög last med mindre bygghöjd.
-
3
Granska handlingarna innan montering
Be om ritning som visar upplagspunkter, dimensioner, infästning i berg, isolertjocklek och avstyvning. Då går det att jämföra lösningar sakligt och upptäcka om något saknas innan arbetet börjar.
Det här bör stå i underlaget för bjälklaget
För ett attefallshus på berg räcker det sällan med en enkel skiss. Underlaget bör visa exakt placering av upplag, vilken typ av infästning som ska användas i berget och hur bjälklaget ska isoleras och tätas. Om huset ska ha badrum eller kök behöver även håltagning och dragning för installationer vara inritade tidigt.
Be också om en tydlig beskrivning av vilka delar som ingår i arbetet. Det kan vara borrning i berg, montage av pelare, stål eller trä, fuktskydd mellan metall och trä, vindskydd på undersidan och kontroll av nivå före väggresning. Då blir det lättare att jämföra två olika upplägg utan att stirra på prisrader.
- ✓ Ritning med alla upplagspunkter och höjder
- ✓ Beskrivning av infästning i berg och hur sprickor hanteras
- ✓ Dimensioner på bärlinor, reglar, skivor och isolering
- ✓ Lösning för lufttäthet, vindtätning och avrinning under huset
- ✓ Uppgift om vad som ingår före och efter själva bjälklagsmontaget
Behöver du hjälp med bjälklag för attefallshus?
Beskriv förutsättningarna i formuläret här intill om du vill få hjälp att bedöma lämplig lösning för bjälklag på berg.
Kontakta oss idag!
Sammanfattning
Bjälklag för attefallshus på berg kräver noggrann inmätning, rätt infästning i friskt berg och en konstruktion som klarar både svikt och fukt. För en byggnad på 4×10 meter är det särskilt klokt att granska upplag, avstyvning och isoleringslösning innan arbetet startar.
